Auf einen Blick
- Ein Flachkanal ist keine Notlösung, sondern ein gezielt konstruiertes System für beengte Platzverhältnisse.
- Nicht die Grundform entscheidet über Druckverlust, sondern vor allem Übergänge und Bögen.
- Bei Kochfeldabzügen gewinnt häufig der Platzbedarf im Sockel oder Bodenaufbau.
- Rund und flach lassen sich kombinieren, wenn der Übergang als dafür konstruiertes Bauteil ausgeführt wird.
- Nicht jeder Flachkanal ist für die Verlegung im Estrich zugelassen – das hängt vom konkreten System ab.

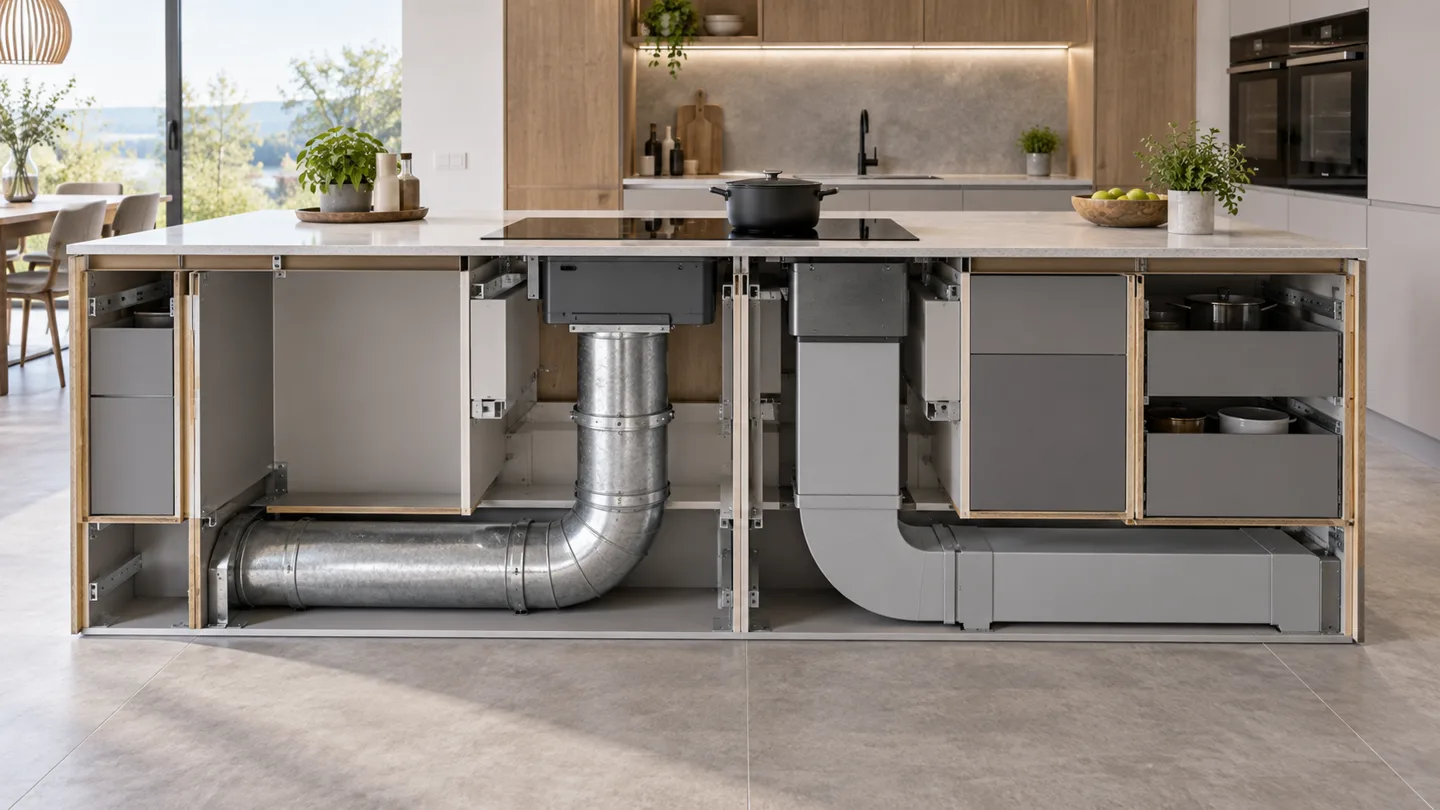

Ein Flachkanal ist nicht automatisch eine schlechte Notlösung
Gerade bei Kochfeldabzügen verläuft der Kanal häufig hinter Möbeln, im Sockel oder im Bodenaufbau. Dort kann ein 150-mm-Rundrohr schlicht zu hoch sein. Moderne Küchenlüftungssysteme werden deshalb gezielt als Flachkanal konstruiert: Naber bietet COMPAIR flow sowohl als Rund- als auch als Flachkanalsystem in 125 und 150 mm an und verweist bei seinen Flachkanälen auf ein gezielt abgestimmtes Verhältnis zwischen Höhe und Breite sowie strömungsoptimierte Formteile. Beim aktuellen PRIME-flow-150-System misst der entsprechende flache Anschluss beispielsweise 222 × 89 mm. Damit lässt sich ein Luftweg dort unterbringen, wo ein 150-mm-Rundrohr konstruktiv kaum sinnvoll wäre.
Wann ist Rundrohr interessant?
Überall dort, wo ausreichend Platz vorhanden ist – zum Beispiel in Installationsschächten, oberhalb von Schränken, in abgehängten Decken oder bei kurzen direkten Wegen zur Außenwand. Rundrohr besitzt außerdem keine flachen Ecken, in denen sich Strömung ungünstig verteilen könnte. Das bedeutet aber nicht automatisch, dass jedes reale Rundrohrsystem weniger Druckverlust erzeugt als jedes reale Flachkanalsystem. Denn meistens entscheidet nicht der gerade Meter Rohr – die kritischen Stellen sind Übergänge und Bögen.
Der 90-Grad-Bogen ist wichtiger als die Grundform
Naber nennt ausdrücklich lange Leitungen, ungünstige Geometrien, Querschnittsreduzierungen und scharfe Umlenkungen als Ursachen für Druckverluste. Die Folgen können geringere Erfassungsleistung, höhere Lautstärke und steigender Energiebedarf sein. Deshalb besitzen hochwertige Kanalsysteme speziell geformte Bögen und Luftleitkörper: Naber gibt für COMPAIR flow gegenüber konventionellen Bögen und Umlenkstücken je nach Bauteil 78 bis 90 Prozent weniger Druckverlust an – das ist eine Herstellerangabe für das eigene System und kein allgemeiner Wert für jeden Flachkanal.
Genau das ist entscheidend: nicht „eckig gegen rund", sondern wie das komplette Kanalsystem konstruiert ist.
Vorbereitet ins Erstgespräch: die 5 Punkte, die vorher geklärt sein sollten
- „Planungshilfe: Erst den Raum verstehen, dann die Küche planen"6 Seiten zum Ausfüllen · Alltag, Raum, Funktion, Wirkung, Budget
Kochfeldabzug: Hier gewinnt häufig der Platzbedarf
Beim klassischen Wanddunstabzug kann ein Rundrohr relativ direkt nach oben oder durch die Außenwand geführt werden. Beim Muldenlüfter beginnt die Abluft dagegen im Unterschrank und muss möglicherweise hinter Schubladen, in den Sockel, durch einen Nachbarschrank oder in den Bodenaufbau. Ein flacher Kanal kann hier erheblich weniger nutzbaren Möbelraum beanspruchen.
Kann Flachkanal im Estrich liegen?
Nicht jeder – das ist eine konstruktive Frage des konkreten Systems. Beim PRIME-flow-Flachkanal bietet Naber einen Stützsteg für druckfeste Verlegung im Fußboden an. Beim STEEL-flow-System aus verzinktem Stahl nennt der Hersteller für den Flachkanal sogar eine zulässige Punktbelastung von 100 kg und Einsatzmöglichkeiten in Beton- oder Nassestrichkonstruktionen. Solche Angaben dürfen aber nicht pauschal auf beliebige Kunststoffkanäle übertragen werden.
Kann man rund und flach kombinieren?
Ja, das ist sogar häufig sinnvoll. Man kann beispielsweise vom Gerät flach wegführen und vor der Wand auf Rundrohr wechseln. Das PRIME-P-UR-150 von Naber verbindet beispielsweise einen 150-mm-Rundanschluss mit dem 222 × 89 mm großen Flachkanal. Wichtig ist, dass der Übergang als strömungstechnisch dafür konstruiertes Bauteil ausgeführt wird – nicht als improvisierte Verengung.
Luftweg statt Rohrstück planen
Wir entscheiden Flachkanal oder Rundrohr nicht am Zubehörregal, sondern anhand von Gerät, Möbel, Stauraum, Leitungsweg und Wanddurchführung.
Was ist also besser?
Rundrohr, wenn ausreichend Bauraum vorhanden ist und eine einfache direkte Führung möglich ist. Flachkanal, wenn Bauraum knapp ist und der Luftweg sauber mit einem dafür entwickelten System geplant werden kann. Die schlechtere Variante ist meistens nicht flach oder rund – die schlechtere Variante ist zu klein, zu lang und voller improvisierter Übergänge.
Fazit
Bei einer guten Abluftplanung entscheidet nicht die Form eines einzelnen Rohres. Wir planen den kompletten Luftweg vom Gerät über Kanal, Übergänge und Bögen bis zum Mauerkasten.
Herstellerquellen
Die technischen Angaben stammen von Naber zu COMPAIR flow und COMPAIR PRIME flow. Für ein konkretes Projekt gelten die aktuellen technischen Daten des ausgewählten Systems. Mehr zu Rohrdurchmessern im Ratgeber Abluftrohr für die Dunstabzugshaube: 100, 125 oder 150 mm?.
Häufige Fragen
Ist ein Flachkanal strömungstechnisch schlechter als ein Rundrohr?
Nicht automatisch. Entscheidend ist weniger die Grundform als die Konstruktion von Übergängen und Bögen. Hochwertige Flachkanalsysteme mit optimierten Formteilen können weniger Druckverlust erzeugen als schlecht geplante Rundrohrsysteme mit vielen scharfen Umlenkungen.
Warum wird bei Kochfeldabzügen häufig Flachkanal verwendet?
Weil der Kanal oft hinter Schubladen, im Sockel oder im Bodenaufbau geführt werden muss. Ein Flachkanal beansprucht dort deutlich weniger nutzbaren Möbelraum als ein Rundrohr mit 150 mm Durchmesser.
Kann jeder Flachkanal im Estrich verlegt werden?
Nein, das hängt vom konkreten System ab. Manche Flachkanalsysteme sind mit Stützsteg und definierter Punktbelastung für die Verlegung in Beton- oder Nassestrich ausgelegt, andere nicht. Das muss produktbezogen geprüft werden.
Kann man Flachkanal und Rundrohr in derselben Anlage kombinieren?
Ja. Ein üblicher Weg ist, vom Gerät flach wegzuführen und erst kurz vor der Wand auf Rundrohr zu wechseln, sofern der Übergang mit einem dafür konstruierten Formteil ausgeführt wird.
Was verursacht mehr Druckverlust: die Kanalform oder die Bögen?
Meist die Bögen und Übergänge. Naber nennt lange Leitungen, ungünstige Geometrien, Querschnittsreduzierungen und scharfe Umlenkungen als Hauptursachen für Druckverlust, unabhängig davon, ob rund oder flach verlegt wird.
